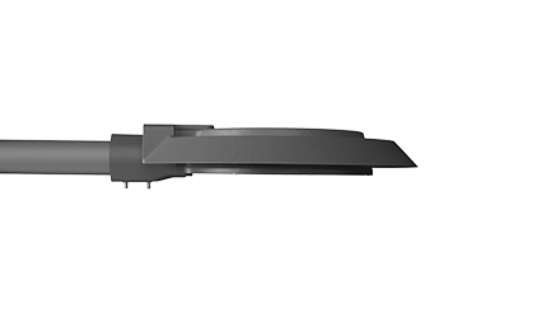

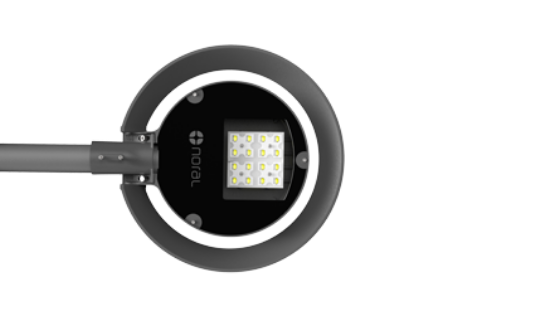

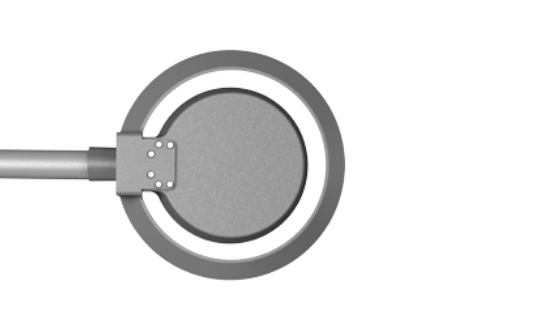

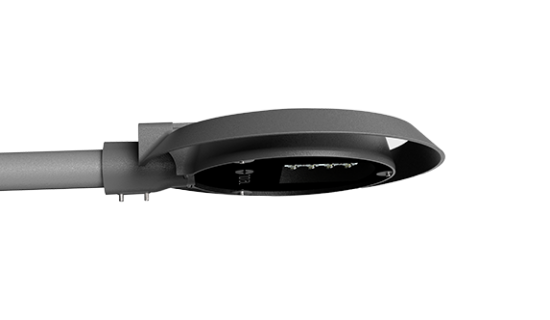

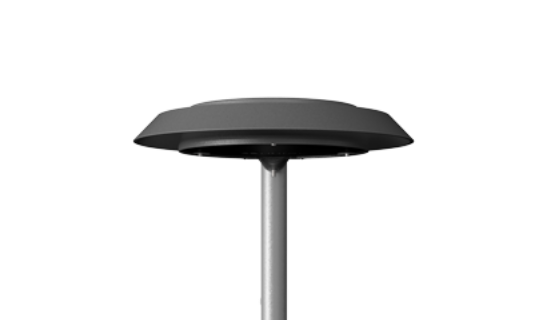

NL2060A O.Zone
Die-Cast Aluminium Housing
ALLGEMEINE INFORMATIONEN
| Montage-Modul | Pfosten oben oder seitlicher Eintritt von 25-45Ø Pfosten oben oder seitliche Einführung von 42- 60Ø Oberer oder seitlicher Pfostenanschluss von 60-76Ø (optional) Zapfenöffnung 100mm |
| Montage-Modul Neigungswinkel | Eintrag oben/seitlich 0, +-5, +-10, +-15 |
| Betriebstemperatur | -40°C / +55°C |
| Lagertemperatur | -40°C / +80°C |
| Glas-Montage Optionen | Befestigungssystem für Kapseln |
| LED-Module | Abnehmbare/auswechselbare optische Einheit |
| Objektiv-Optionen | COL 1030 (Standard) Projektspezifische Objektivauswahl |
| Haupt-Referenz Unternehmen Standards | EN 62717, EN 62722-1, EN 62722-2-1, EN 60598-1, EN 60598-2-3, EN 62471, EN 60068-2-11, EN60068-2-52, ISO9227, ASTMB117, ASTMD3359-78, ISO 4628-2, ISO 4628-4, EN 60529, EN 62262, ANSIC136.10-2017, ANSIC136.2-2018, EN 62031, IEC 62384, ASTMD3359, EN ISO 2409, IES LM 80-15, IES LM 82-12, IES LM 84-14, IES LM 85-14, IES TM 21-11, CE, RoHS, ISO9001, ISO14001, ISO18001, ISO5001, ISO45001, ISO39001, EAC, TURKAK |
ELEKTRISCHE INFORMATIONEN
| Elektrotechnik | Klasse I, Klasse II (optional) |
| Nennspannung | 220-240V 50 / 60 Hz EU 110-277V 50 / 60 Hz (optional) NORTH AMERICA |
| LED-Strom | 350 mA, 500 mA, 700 mA, 925 mA, 1050 mA |
| Leistungsfaktor | ≥0.9 (at full load) |
| Fahrer | Konstanter Strom, thermisch geschützt, spannungsgeregelt, Schutz durch Oberschwingungsfilter |
| Überspannungsschutz Optionen (kV) | 6 kV (Standard) 10 kV (optional) mit LED-Signal und Thermosicherung zum Abschalten der Last am Ende der Lebensdauer 20 kV (optional) mit LED-Signal und Thermosicherung zum Abschalten der Last am Ende der Lebensdauer |
| Steuerungssystem | Ein-Aus (Standard), Bluetooth, DALI, 1-10 V DIM, Standalone-Automatisierung |
| Buchse | NEMA 4-polig (ZHAGA Buch 18) (optional) NEMA 5-polig (ANSI C136.41) (optional) NEMA 7-polig (ANSI C136.41) (optional) |
| Sensor | PIR (optional), Fotozelle (optional), Tageslicht (optional) |
| Netzanschluss Anschluss | Für Kabel mit einem maximalen Querschnitt von 2,5 mm2 Ausgangskabel H05RN-F 2/3/5 x 1,5 mm2 Länge auf Anfrage (optional) |
| Elektromagnetische Verträglichkeit (EMV) | IEC 61000, EN 55015, IEC 61000-3-2, IEC 61000-4-5, IEC 61547, IEC 61000-3-3, IEC 61000-4-2, IEC 61000-2-2, IEC 61000-4-11, IEC 61643-11 |
GEHÄUSE UND MATERIALIEN
| Wohnungswesen | Nicht korrosives Hochdruck-Aluminiumdruckguss |
| Optik | PMMA oder PC |
| Dichtung | Silikon oder Polyurethan ohne Verbindungsstellen. |
| Wohnungsausstattung | UNI EN1706 pulverbeschichtet |
| Refraktor | Gehärtetes Glas, min. 4 mm, hohe Transparenz UV-beständig (optional) |
| Kabelverschraubung | IP66, Messing PG9, IP67 (optional), IP68 (optional) |
| Standardfarbe | RAL7021 Metalic |
| Dichtheitsgrad | IP66, IP67 (optional), IP68 (optional) |
| Auswirkung Wohnen Widerstand | IK10 (20 J) |
| Impact Glass Resistance | IK08 (5 J), IK09 (optional) (10 J), IK10 (optional) (20 J) |
| Vibrationstest | Entspricht der modifizierten Norm IEC 68-2-6 (0,5 G), ANSI C136.31 (3G-5G) |
OPTISCHE INFORMATIONEN
| LED-Farbtemperatur | 2700 K (warmweiß), 3000 K (warmweiß), 4000 K (neutralweiß) (Standard), 5000 K (kaltweiß), 5700 K (kaltweiß), 6500 K (kaltweiß), Sonstige (bernsteinfarben, blau, grün, rot) |
| Farbwiedergabeindex (CRI) | CRI ≥70, CRI ≥80 (optional), CRI ≥90 (optional) |
| Aufwärtsgerichteter Lichtstromanteil | 0% |
| Photobiologische | IEC 62471, EN 62778 AUSGENOMMENE GRUPPE |
| Prüfnorm | LM 79-19 , EN 13032-1 (alle Messungen in einem nach ISO 17025 akkreditierten Labor) |
| Lebensdauer der LEDs | Tq= 25 ° , 700 Ma 187.000h - L90B10 Tq= 55 ° , 700 Ma 156.000h - L90B10 |
