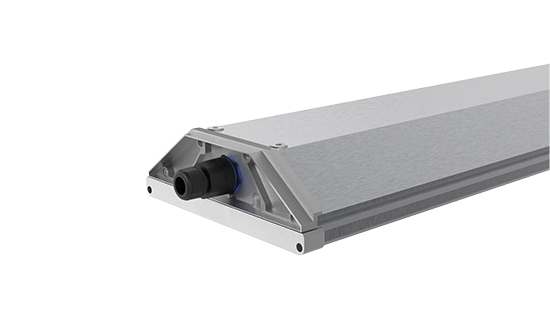

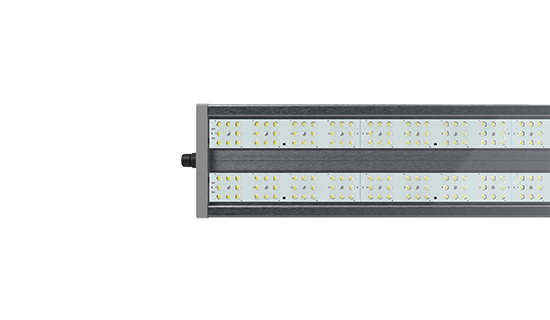

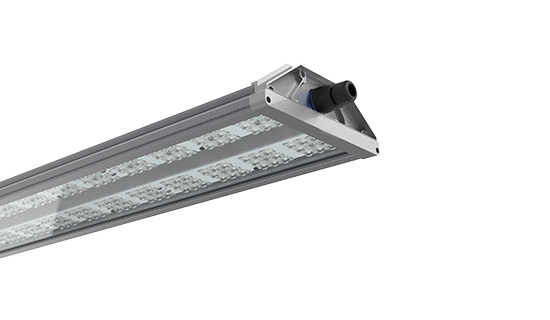

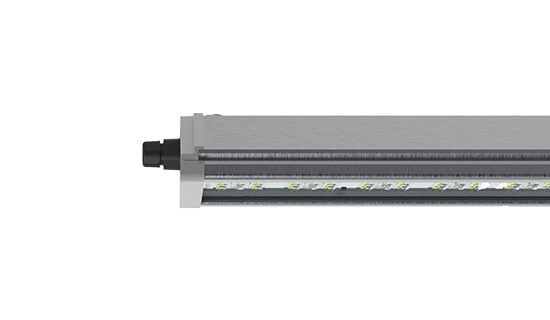

NL4040 Survivor
Anodized Aluminum lndustrial Luminaire
ALLGEMEINE INFORMATIONEN
| Montagemodul | Z-Schienensystem (Standard) Sammelschienenhalterungssystem (optional) Winkelhalterungssystem (optional) Erdbebensicheres Aufhängungssystem (optional) |
| Betriebstemperatur | -20 °C / +40°C (standard) -20 °C / +80°C (optional,HOT PLUS) -40 °C / +65°C (optional,COLD PLUS) |
| Lagertemperatur | -40°C / +80°C |
| Glasbefestigung Optionen | Werkzeugloses Clip-System |
| LED-Module | Abnehmbare/austauschbare optische Einheit |
| Objektivoptionen | 30° (Hochregallager), 60° (Mittelregallager), 90° (Niedrigregallager) (Standard), 120° (Extra-Niedrigregallager), 39°x90° (Flur), Projektspezifische Linsenauswahl (optional) |
| Hauptreferenz Unternehmensstandards | EN 60598-1, EN 60598-2-1, EN 62471, EN 60068-2-11, EN60068-2-52, ISO9227, ASTMB117, ASTMD3359-78, ISO 4628-2, ISO 4628-4, EN 60529, EN 62262, ANSIC136.10-2017, ANSI C136.2-2018, EN 62031, IEC 62384, ASTM D3359, EN ISO 2409, IES LM 80-15, IES LM 82-12, IES LM 84,14, IES LM 85-14, IES TM 21-11, ISO9001, ISO14001, ISO18001, ISO5001, TS EN/ISO 17025 |
ELEKTRISCHE INFORMATIONEN
| Elektrotechnik | Klasse I, Klasse II (optional) |
| Nennspannung | 220-240V 50 / 60 Hz EU 110-277V 50 / 60 Hz (optional) NORTH AMERICA |
| Led Current | 350mA, 500mA, 700 mA , 925 mA, 1050 mA |
| Leistungsfaktor | ≥0.9 (at full load) |
| Fahrer | Konstanter Strom, thermisch geschützt, spannungsgeregelt, Schutz durch Oberschwingungsfilter |
| Überspannungsschutz Optionen (kV) | 6 kV (Standard) 10 kV (optional) mit LED-Signal und Thermosicherung zum Trennen der Last am Ende der Lebensdauer 20 kV (optional) mit LED-Signal und Thermosicherung zum Trennen der Last am Ende der Lebensdauer |
| Steuerungssystem | Ein-Aus (Standard), Bluetooth, DALI, 1-10 V DIM, Standalone-Automatisierung |
| Buchse | NEMA 4-pin (ZHAGA book 78) (optional) NEMA S-pin (ANSI Cl36.41) (optional) NEMA 7-pin (ANSI Cl36.41) (optional) |
| Sensor | PIR (optional), Fotozelle (optional), Tageslicht (optional) |
| Netzanschluss | Fernkabel max. Querschnitt 2,5 mm2 Abgangskabel H05RN-F 2/3/5 x 7,5 mm2 Länge auf Anfrage (optional) |
| Elektromagnetische Verträglichkeit (EMV) | IEC 61000, EN 55015, IEC 61000-3-2, IEC 61000-4-5, IEC 61547, IEC 61000-3-3, IEC 61000-4-2, IEC 61000-2-2, IEC 61000-4-11, IEC 61643-11 |
GEHÄUSE UND MATERIALIEN
| Wohnungswesen | Korrosionsbeständiges Aluminiumprofil |
| Optik | PMMA oder PC |
| Dichtung | Silizium oder Polyurethan ohne Verbindungsstellen |
| Refraktor | Gehärtetes Glas, min. 4 mm, hohe Transparenz UV-beständig (optional) |
| Standardfarbe | RAL830 Antimikrobiell (optional) Projektspezifische Farbauswahl |
| Dichtheitsgrad | IP66 |
| Auswirkungen auf den Widerstand von Gehäusen | IK10 (20 J) |
| Schlagfestigkeit von Glas | IK09 (standart) (10 J), IK10 (opsiyonel) (20 J) |
| Vibrationstest | IEC 68-2-6 (0.5G), ANSI C136.31 (3G-5G) |
| Kappe | Glasfaserverstärkt, UV-stabilisiert, selbstverlöschend recycelbares Polymer (RAL7035) |
| Steckverbinder | 5-poliger Anschlussstecker |
OPTISCHE INFORMATIONEN
| LED-Farbtemperatur | 2700 K (warmweiß), 3000 K (warmweiß), 4000 K (neutralweiß) (Standard), 5000 K (kaltweiß), 5700 K (kaltweiß), 6500 K (kaltweiß) , Sonstige (bernsteinfarben, blau, grün, rot) |
| Farbwiedergabeindex (CRI) | CRI ≥70, CRI ≥80 (optional), CRI ≥90 (optional) |
| Aufwärtsgerichteter Lichtstromanteil | 0% |
| Photobiologische Sicherheitsklasse | IEC 62471 |
| Prüfnorm | LM 79-19 , EN 13032-1 (alle Messungen in einem nach ISO 17025 akkreditierten Labor) |
| Lebensdauer der LEDs | Tq= 25 ° , 65mA >232.000h - L70 Tq= 55 ° , 65mA >102.000h - L70 |
